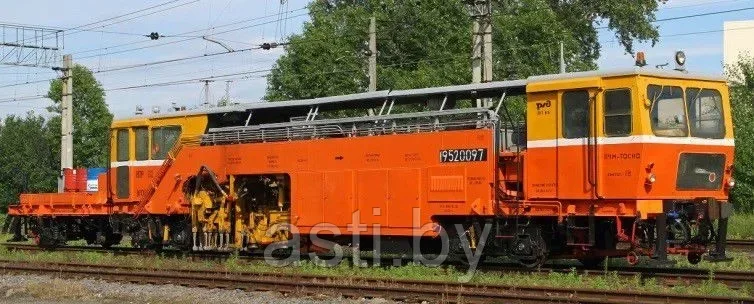

Перечень запасных частей к машинам ВПР-02, ВПР-02М, ВПРС-02

Перечень запасных частей к машинам ВПР-02, ВПР-02М, ВПРС-02
  • В наличии

1 руб.

Купить
+375 (29) 133-29-48
Евгений
  • +375 (17) 303-99-99
    тел/факс
Законом не предусмотрен возврат и обмен данного товара надлежащего качества
Перечень запасных частей к машинам ВПР-02, ВПР-02М, ВПРС-02
Перечень запасных частей к машинам ВПР-02, ВПР-02М, ВПРС-02В наличии
1 руб.
+375 (29) 133-29-48
Евгений
  • +375 (17) 303-99-99
    тел/факс
Купить

Описание

№ НАИМЕНОВАНИЕ ЧЕРТЕЖНЫЙ НОМЕР
1 Вилка 1023.01.11.300
2 Вилка 1023.01.12.007
3 Колесная пара 1023.04.02.000
4 Колесная пара 1023.04.03.000
5 Кольцо защитное 1023.04.04.005
6 Колесная пара 1023.05.02.000
7 Привод спидометра 1023.05.02.100-02
8 Бобышка 1023.05.03.018
9 Колесная пара 1023.05.04.000
10 Крышка 1023.05.04.103
11 Колесная пара 1023.06.02.800
12 Вилка 1023.06.04.060
13 Цилиндр 1023.06.62.000
14 Колесная пара 1023.07.02.000
15 Колесная пара 1023.07.03.000
16 Башмак 1023.07.24.001
17 Цилиндр 1023.07.62.000-01
18 Колено 1023.23.03.010
19 Колено 1023.23.03.020
20 Реверс-разд.к-ка 1023.30.08.100
21 Реверс-разд.к-ка 1023.30.08.100-01
22 Вал 1023.30 08.105
23 Муфта 1023.30.08.109
24 Муфта 1023.30.08.111
25 Вилка 1023.30.08.124
26 Муфта 1023.30.08.129-02
27 Втулка 1023.30.08.131
28 Редуктор 1023.30.17.100
29 Вал 1023.30.17.148
30 Кронштейн 1023.31.00.001
31 Кронштейн 1023.31.00.002
32 Цилиндр 1023.35.02.000
33 Кол.напрвл. 1023.40.00.012-01
34 Штанга 1023.40.00.012-02
35 Гидроцилиндр 1023.40.01.000
36 Гидроцилиндр 1023.40.01.000-01
37 Гидроцилиндр 1023.40.02.000
38 Цилиндр 1023.40.04.000-01
39 Вибровал 1023.41.00.001-01
40  эксц.1.75
41 Станина 1023.41.03.000
42 Станина 1023.41.03.000-01
43 Цилиндр 1023.41.08.000
44 Цилиндр 1023.41.09.000
45 Цилиндр 1023.41.10.000
46 Цилиндр 1023.41.11.000
47   1023.46.00.000
48 Гидроцилиндр 1023.46.00.000-01
49 Цилиндр 1023.46.00.000-02
50 Втулка 1023.46.00.000-03
51 Рычаг 1023.46.00.011-05
52 Рычаг 1023.46.00.012-05
53 Втулка 1023,46.00.032
54 втулка 1023.48.00.020
55 Цилиндр 1023.48.62.000
56 Гидроцилиндр 1023.48.63.000
57 Гидроцилиндр 1023.48.63.000-01
58 Кольцо 1023.48.63.010
59 Кольцо 1023.48.63.010-01
60 Кольцо 1023.48.63.010-02
61 Кольцо 1023.48.63.010-03
62 Гидроцилиндр 1023.48.64.000-01
63 Кольцо 1023.48.64.005
64 Кольцо 1023.48.65.004
65 Кольцо 1023.48.65.005
66 датчик 1023.54.10.000
67 Ролик 1023.54.11.000
68 Клапан обратный 1023.61.05.020
69 пневмоцилиндр 1023.81.11.000-03
70 Цилиндр 1023.81.12.000-01
71 Цилиндр 1023.81.14.000
72 Устройство для разб. шарниров 1023.90.20.000
73 Ключ торцевой 1023.90.30.000
74 Блок подб. авст.ГМ 1024.41.00.000
75 Блок подб.австГМ 1024.41.00.000-01
76 Вибровал эксц.1,75 1024.41.00.001-01
77 Блок подб. От. Гм 1024.43.00.000
78 Блок подб. От.ГМ 1024.43.00.000-01
79 Ролик 6.48.01.100
80 Вал-шестерня 90.11.02.001
81 Колесо зубчатое 90.11.02.104
82 Колесная пара 90.12.02.000
83 Колесная пара 90.12.02.000-01
84 Ось 90.20.00.016
85 Гайка 90.20.00.028
86 Вал ведуший 90.21.00.021
87 Амортизатор 90.23.00.100
88 Реверс-разд.к-ка 90.30.08.100
89 Колесо зубчатое 90.30.08.109
90 Вал входной 90.30.08.110
91 Колесо зубчатое 90.30.08.115
92 Колесо зубчатое 90.30.08.116
93 Колесо зубчатое 90.30.08.118
94 Вал выходной 90.30.08.120
95 Шток 90.30.08.132
96 Муфта 90.30.08.134
97 Фланец 90.30.08.154
98 Колесо зубчатое 90.30.08.158
99 Вал выходной 90.30.08.165
100 Рычаг 90.31.00.001
101 Рычаг 90.31.00.002
102 Маховик 90.31.00.005
103 Маховик 90.31.00.006
104 Виоровал с эксц. 1.75 90.31.00.007-01
105 Втулка 90.31.00.013
106 Втулка 90.31.00.015
107 Втулка 90.31.00.019
108 Маховик 90.31.00.039
109 Фланец 90.31.00.040
110 Винт 90.31.00.042
111 Винт 90.31.00.043
112 Манжета 90.31.00.045
113 Кольцо 90.31.00.046
114 Ось 90.31.00.047
115 Шайба 90.31.00.048
116 Втулка 90.31.00.049
117 Втулка 90.31.00.051
118 Ось 90.31.00.054
119 Втулка 90.31.00.055
120 Крышка 90.31.00.058
121 Крышка 90.31.00.059
122 в тулка 90.31.00.062
123 Шайба 90.31.00.068
124 Вал 90.31.00.071
125 Маховик 90.31.00.073
126 Маховик 90.31.00.075
127 Втулка 90.31.00.076
128 Манжета 90.31.00.080
129 Подвеска 90.33.00.003
130 Подвеска 90.33.00.004
131 колонна направл. 90.34.00.001
132 Рычаг захвата 90.34.01.010
133 Рычаг захвата 90.34.01.011
134 Рычаг 90.34.02.101
135 Рычаг захвата 90.34.02.201
136 Ролик 90.34.07.001
137 Шайба 90.34.07.003
138 Штанга правая 90.41.10.100
139 Штанга левая 90.41.11.100
140 Дверь левая 90.81.10.000
141 Пресс 90.90.09.000
142 Рычаг 91.31.00.001
143 Рычаг 91.31.00.002
144 Рычаг 91.31.00.003
145 Рычаг 91.31.00.004
146 Вал эскц. 1.75 91.31.00.007-01
147 Стакан 91.31.00.008
148 Стакан 91.31.00.009
149 Фланец 91.31.00.014
150 Ось 91.31.00.016
151 Втулка 91.31.00.019
152 Ось 91.31.00.023
153 Ось 94.11.02.000
154 Втулка 94.11.03.000
155 Пром опора 94.11.03.200
156 Цилиндр 94.11.05.100
157 Рычаг 94.19.04.000
158 Гидроцилиндр 94.19.05.000
159 Реверс-разд. коробка 94.22.00.000
160 Вал входной 94.22.00.005
161 Вал отбора мощности 94.22.00.006
162 Вал выходной 94.22.00.008
163 Вал гидромотора 94.22.00.009
164 Полу муфта 94.22.00.013
165 Шестерня 94.22.00.014
166 Колесо зубчатое 94.22.00.015
167 Шестерня 94.22.00.016
168 Колесо зубчатое 94.22.00.018
169 Шестерня 94.22.00.019
170 Шестерня 94.22.00.021
171 Колесо зубч. 94.22.00.022
172 Втулка шлицевая 94.22.00.025
173 Муфта 94.22.00.026
174 Колесо зубч. 94.22.00.027
175 Муфта 94.22.00.028
176 Фланец 94.22.00.031
177 Муфта 94.22.00.054
178 Вилка 94.22.01.003
179 Вилка 94.22.01.003-01
180 Вилка 94.22.01.003-02
181 Вилка 94.22.01.005
182 Пружина 94.22.01.013
183 Вилка 94.22.01.036
184 Вилка 94.22.01.038
185 Шток 94.22.01.041
186 Корпус цилиндра 94.31.08.001
187 Кольцо 94.31.08.009
188 Кольцо защитное 94.31.08.012
189 Кольцо 94.31.09.005
190 Кольцо 94.31.09.014
191 Кольцо направляющее 94.31.09.015
192 Пневмоцилиндр 94.31.09.200
193 Корп. цилиндра 94.31.10.002
194 Кольцо 94.31.10.005
195 Корп. цилиндра 94.31.11.101
196 Кольцо внутреннее 94.33.00.001
197 Кольцо внутреннее 94.33.00.001-01
198 Гидроцилиндр 94.33.01.000
199 Ролик захвата 94.34.01.001
200 Гильза 94.34.01.005
201 Втулка 94.34.03.002
202 Гидроцилиндр 94.34.09.300
203 Гидроцилиндр 94.34.09.300-01
204 Насос системы смазки 94.60.20.000
205 Фильтр напорный 94.60.42.000
206 Гидропреобразователь 94.60.82.100-01
207 Штуцер 94.60.90.061
208 Штуцер 94.60.93.082
209 Штуцер 94.60.94.041
210 Штуцер 94.60.94.042
211 Штуцер 94.60.94.061
212 Штуцер 94.60.94.082-01
213 Тройник 95.31.09.000
214 Переходник 95.31.10.000
215 Блок подбивочный машины ВПР-до 132 1023.46.00.000-02
216 Блок подбивочный машины ВПР-до 132 1023.46.00.000-03
217 Блок подбивочный машины ВПР-с132 1023.46.00.000
218 Блок подбивочный машины ВПР-с132 1023.46.00.000-01
219 Блок подбив. машины ВПРС до 132 1024.41.00.000
220 Блок подбив. машины ВПРС до 132 1024.41.00.000-1
221 Блок подбив. машины ВПРС с 132 1024.43.00.000
222 Блок подбив. машины ВПРС с 132  1024.43.00.000-01





Перечень запасных частей к машинам ВПРС-02(ВПРС-П), ВПРС-03



№ НАИМЕНОВАНИЕ ЧЕРТЕЖНЫЙ НОМЕР
1 Амортизатор 90.31.00.044
2 Башмак 90.15.06.001
3 Блок подбивочный ВПР-02  (к-т) без подбоек 1023.43.00.000
4 Блок подбивочный ВПРС-02  (к-т) без подбоек 1024.44.00.000
5 Блок подбивочный ВПРС-03 (к-т) без подбоек 71.41.00.000А
6 Вал 1024.30.08.003Б
7 Вал 90.11.03.201
8 Вал (с азотированием) 1023.41.00.001-01
9 Вал шлицевой 1024.05.04.009
10 Вилка 1024.49.00.001
11 Вилка 1024.49.00.042
12 Винт установочный 1024.05.04.501
13 Втулка 1023.03.01.001
14 Втулка 1024.30.08.010
15 Втулка 1024.30.08.001Б
16 Втулка 1024.30.08.011
17 Втулка 91.31.00.018
18 Втулка 91.31.00.019
19 Втулка 91.33.00.008
20 Втулка соединительная 1024.05.04.007
21 Выключатель 1024.30.08.200
22 Гайка 1024.61.18.061
23 Гайка 95.60.01.361
24 Гидроцилиндр 94.31.08.000к
25 Гидроцилиндр 94.31.09.000к
26 Гидроцилиндр 94.31.10.000к
27 Гидроцилиндр 94.31.11.000к
28 Державка 91.33.02.100
29 Захват 91.33.02.000
30 Захват 91.33.02.000-01
31 Захват 91.34.08.000
32 Зуб торцевой подъёмный 91.33.00.013
33 Колесо зубчатое 1023.30.08.107
34 Колонка направляющая 1024.40.00.022
35 Коробка реверс-раздаточная 1024.30.08.000
36 Корпус цилиндра 94.31.08.001
37 Кронштейн 91.33.03.000
38 Крюк 1024.49.00.210
39 Лапа 91.33.02.001
40 Маховик 1024.41.00.002
41 Маховик 1024.41.00.003
42 Маховик 94.31.00.073
43 Муфта 94.60.01.861
44 Муфта 95.60.01.422
45 Наконечник 1024.61.18.010
46 Наконечник 1024.61.18.020
47 Наконечник 1024.61.18.030
48 Ниппель 1024.61.18.051
49 Ниппель 1024.61.18.062
50 Опора промежуточная 1024.04.03.300
51 Пара колесная 1024.04.02.000св
52 Пара колесная 1024.04.03.000св
53 Плита скольжения 90.11.04.400
54 Подшипник шарнирно-шаровой 91.33.00.003
55 Подшипник шарнирно-шаровой 91.33.00.004
56 Подшипник шарнирный 94.11.08.100сб
57 Прокладка 1024.05.04.004
58 Пружина 100.30.002-01
59 Пружина 100.30.003-01
60 Пружина 1023.06.02.003
61 Ролик захвата 91.34.08.001
62 Рычаг верхний 91.31.00.001
63 Рычаг верхний 91.31.00.002
64 Рычаг захвата 91.34.03.001
65 Рычаг передвижения 91.33.04.000
66 Рычаг с механической обработкой 1023.41.00.022
67 Рычаг с механической обработкой 1023.41.00.023
68 Сильфон 94.23.031.100
69 Следящее устройство 1024-54.01.000
70 Станина 1024.41.03.000(01)
71 Тележка измерительная 1024.52.01.000
72 Тележка МП 11.00.00.000 В
73 Тележка передняя 1024.54.00.000
74 Устройство измерительно-нивелировочно-рихтовочное 1024.52.00.000
75 Устройство подъёмно-рихтовочное 1024,49,00,000
76 Фланец 1023.30.08.134
77 Фланец 1024.05.04.006
78 Цилиндр 94.31.09.101к
79 Шайба 90.31.00.048
80 Подшипник шарнирный 94.11.08.100
81 Опорный цилиндр 1024.04.11.100А
82 Колодка 1023.04.00.006
83 Плита скольжения 90.11.04.400
84 Амортизатор 90.57.00.400
85 Амортизатор 90.57.00.400-01
86 Педаль 33-210370-000
  Обустройство машины
87 Штуцер 1024.10.04.001
88 Штуцер 1024.10.04.005
89 Штуцер 1024.10.04.007
90 Ручка 1024.10.04.008
91 Рукоятка 1024.10.04.800
  Силовая установка
92 Глушитель 1023.20.03.400
93 Амортизатор конический 90.23.00.100
  Установка силового привода
94 Венец зубчатый 1023.30.08.151
95 Вилка 1023.30.08.124
96 Вилка 94.22.01.003
97 Вилка 94.22.01.003-01
98 Вилка 94.22.01.003-02
99 Гидроцилиндр 1023.35.02.000
100 Колесо зубчатое 90.30.08.115
101 Колесо зубчатое 90.30.08.139
102 Колесо зубчатое 90.30.08.148
103 Колесо зубчатое 90.30.08.158
104 Колесо зубчатое 1023.30.08.113
105 Колесо зубчатое 1023.30.08.150
106 Колесо зубчатое 1023.30.08.152
107 Колесо зубчатое 90.30.08.109
108 Сайлентблок 90.20.00.900
109 Вал 90.30.08.117
110 Вал 90.30.08.135
111 Вал 1023.30.08.101
112 Вал 1023.30.08.105
113 Вал (D6х52х60h6x14D10) 1023.30.08.101
114 Втулка 94.22.00.054
115 Втулка 1023.30.08.121
116 Шестерня 94.22.00.014
117 Шестерня 94.22.00.019
118 Муфта 90.22.00.013
119 Муфта 90.30.08.134
120 Муфта 1023.30.08.109
121 Муфта 1023.30.08.111
122 Фланец 90.22.00.067
  Кольца ГОСТ 9833-73
123 016-020-25-2-2
124 045-050-30-2-2
125 065-070-30-2-2
126 022-028-36-2-2
127 029-035-36-2-2
128 145-150-36-2-2
129 055-065-58-2-2
130 115-125-58-2-2
131 118-125-46-2-2
132 110-120-58-2-2
  Манжеты ГОСТ 6678-72
133 1-028-3
134 0-020-3
135 1-050-3
136 1-060-3
137 1-080-3
138 Манжета 1,1-60х85-3 ГОСТ 8752-79 ЧУ 4 08.0159.000
  Манжеты ГОСТ 14896-84
139 1-42х32-6
140 1-78х63-6
141 1-60х50-6
142 1-80х65-6
143 1-125х105-6
144 Пневмооборудование
145 Корпус 1024.35.02.001
146 Ниппель 1024.35.02.002
147 Гидроцилиндр 1023.35.02.000
148 Пневмоцилиндр 1023.35.01.100
149 Пневмооборудование-400
150 Втулка конусная 1024.43.00.015
151 Рычаг нижний 91.31.00.003
152 Рычаг нижний 91.31.00.004
153 Рычаг верхний 1024.43.00.018
154 Рычаг верхний 1024.43.00.019
155 Цилиндр шатуна 1024.43.09.000
156 Цилиндр шатуна 1024.43.10.000
157 Вал 1024.41.00.001
158 Вал 1024.41.00.001-01
159 Втулка 30.31.00.055
160 Ось 1024.43.00.005
  Кольца ГОСТ 9833-73
161 010-013-19-2-2
162 025-031-36-2-2
163 010-014-25-2-2
164 042-050-46-2-2
165 050-055-30-2-2
166 063-071-46-2-2
167 100-106-36-2-2
168 120-125-30-2-2
  Устройство подъёмно-рихтовочное
169 Крюк 1024.49.00.210
  Гидрооборудование машины
170 Клапан "ИЛИ" 1024.64.00.130
171 Наконечник 1024.61.18.010
172 Наконечник 1024.61.18.020
173 Наконечник 1024.61.18.030





Информация для заказа

  • Цена: 1 руб.
Сайт создан на платформе Deal.by
ООО"Торговый Дом Асти" | Пожаловаться на контент
